Linux防火墙配置SNAT教程（1）

1、实验目标

　　以实验“防火墙配置-访问外网web”为基础，在web服务器上安装wireshark，设置wireshark的过滤条件为捕获http报文，在wireshark中开启捕获，在内网测试机上访问web服务器，查看捕获结果，再在网关防火墙上设置snat，查看捕获结果

　　（防火墙配置-访问外网web：Linux防火墙配置教程之访问外网web实验（3） ）

2、snat（source network address translation）

　　源地址转换，其作用是将ip数据包的源地址转换成另外一个地址，俗称ip地址欺骗或伪装

　　内部地址要访问公网上的服务时（如web访问），内部地址会主动发起连接，由路由器或者防火墙上的网关对内部地址做个地址转换，将内部地址的私有ip转换为公网的公有ip，网关的这个地址转换称为snat，主要用于内部共享ip访问外部，同时可以保护内网安全

3、实验拓扑

4、实验步骤

（1）完成“防火墙配置-访问外网web”实验

（2）在web服务器上安装wireshark

　　1）配置本地yum源（centos 6.5配置本地yum源教程）

　　2）安装wireshark

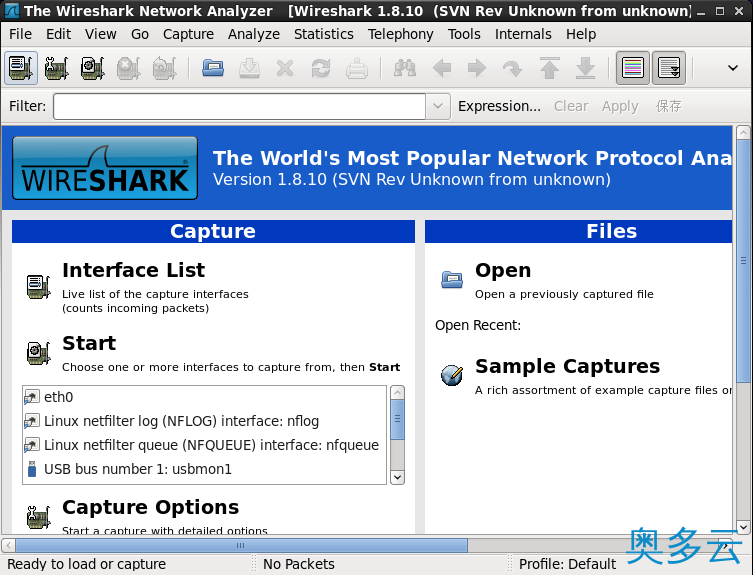

　　3）打开wireshark

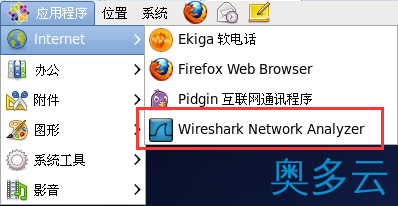

　　安装完成之后，点击“应用程序”——“internet”——“wireshark”即可打开

（3）设置wireshark的过滤条件为捕获http报文

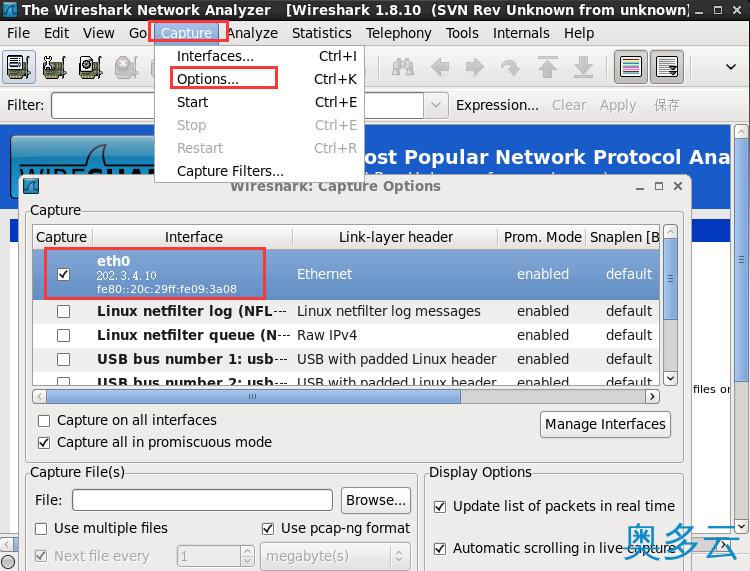

点击“capture”——“option”——在弹出的窗口中勾选“eht0”

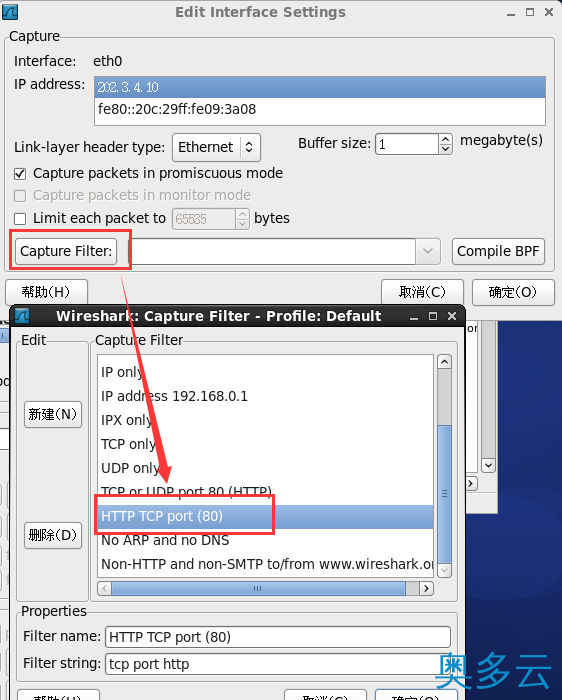

双击“eth0”——在弹出的窗口中点击“capture filter”——点击“http tcp port（80）”——确定

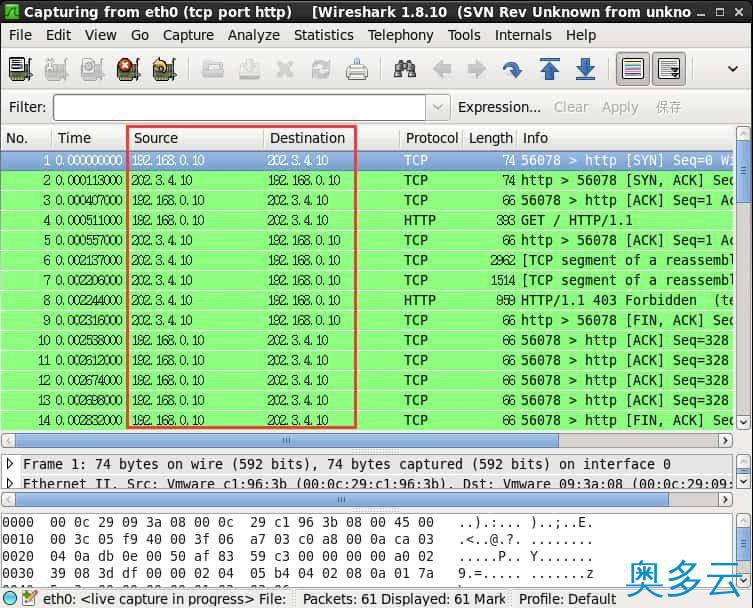

（4）在内网测试机上访问web服务器

此时看到的源地址是内网测试机的地址192.168.0.10

（5）在网关防火墙上设置snat

（6）内网测试机上访问web服务器，捕获结果如下：

此时，源地址已经被替换成了网关的eth1的ip地址，snat的目的已经达到！

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持。
