Starwind 配置 ISCSI 共享存储

前言

之前讲过一篇文章 Linux7 安装 Oracle 11GR2 RAC 教大家如何安装 Oracle RAC。有朋友希望将共享存储配置这一块详细讲一讲，因此便写了这篇。

本文主要讲解的是 Windows 主机下配置 StarWind 软件实现共享存储!

一、介绍

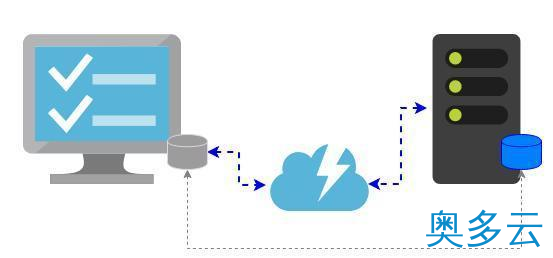

ISCSI(Internet Small computer System Interface，Internet 小型计算机系统接口)是一种由IBM公司研究开发的IP SAN技术。

该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于 TCP/IP的协议连接iSCSI服务端(Target)和客户端(Initiator)，使得封装后的SCSI数据包可以在通用互联网传输，最终实现iSCSI服务端映射为一个存储空间(磁盘)提供给已连接认证后的客户端。

二、StarWind 安装

StarWind 的特点就是简单快捷，方便操作;对于测试安装来说，Windows平台更实用。

1、解压安装包

安装包解压之后有两个文件：

StarWind 安装包的 下载地址：

https://pan.baidu.com/s/1OX7rAiG9AQW8EfEGGHEjlQ提取码：kpl9

2、安装软件

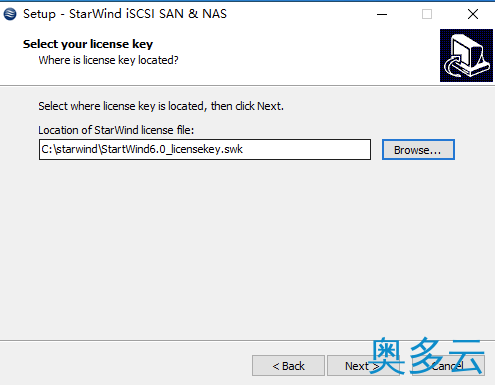

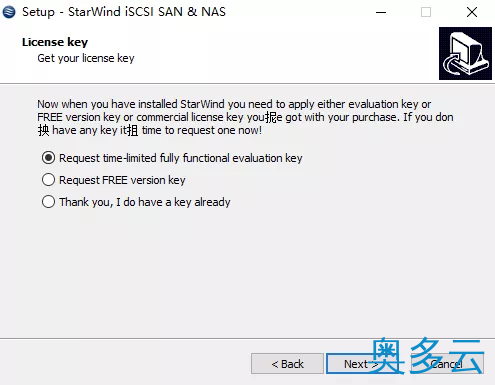

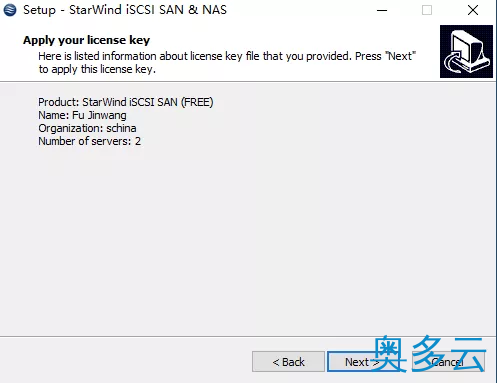

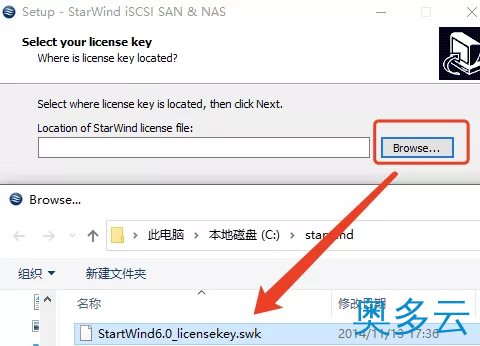

选择安装包中的key：

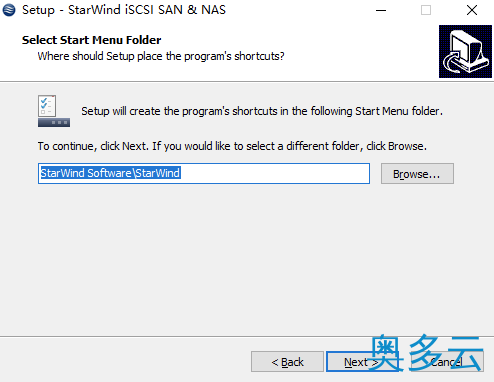

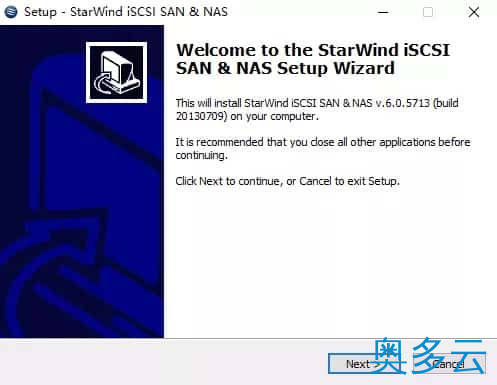

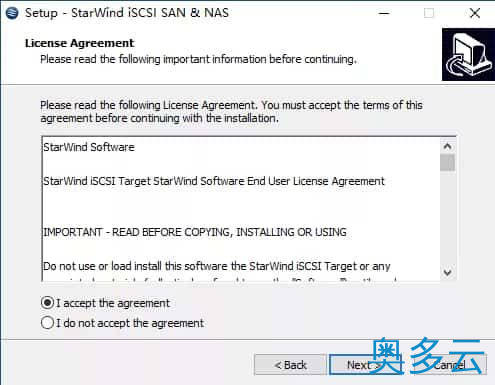

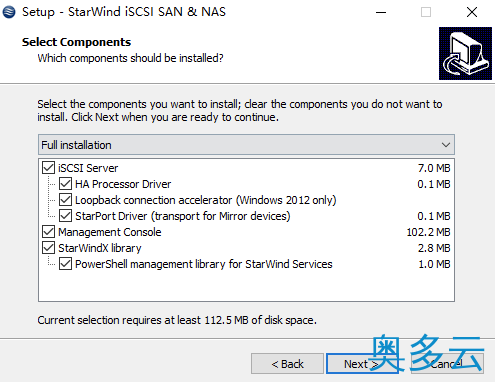

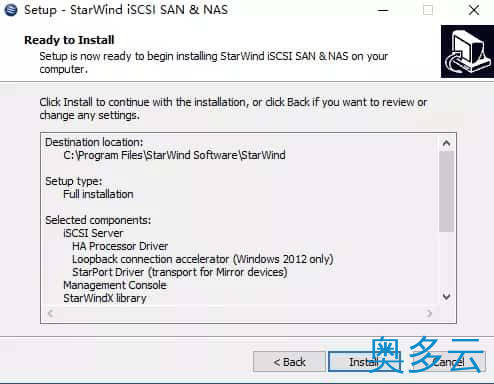

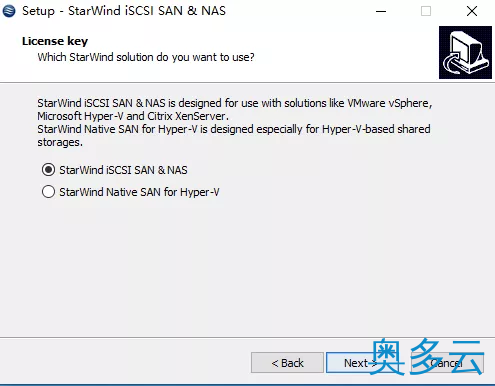

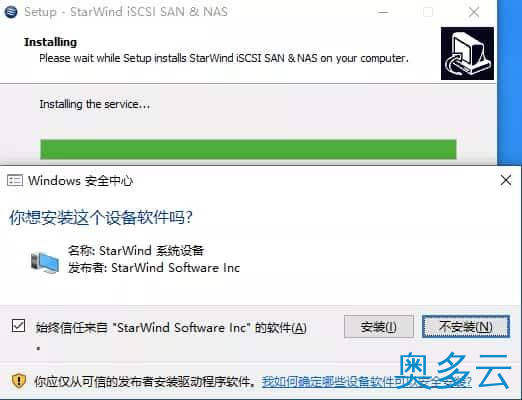

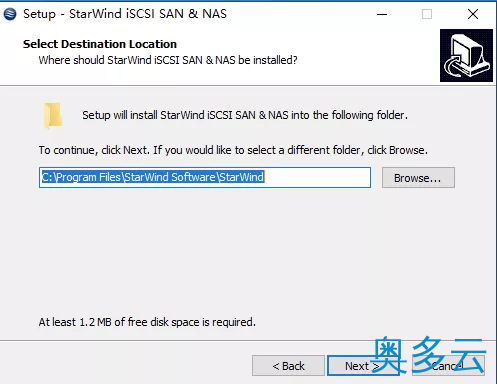

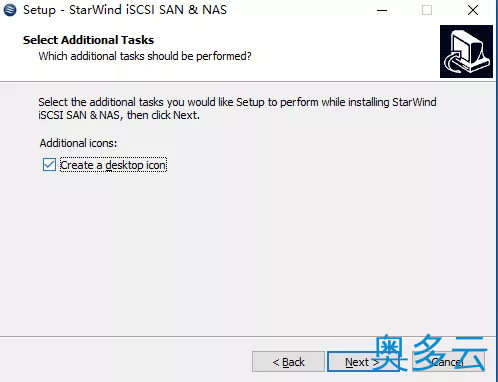

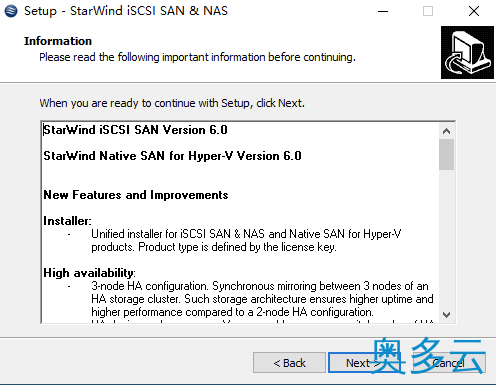

选择安装：

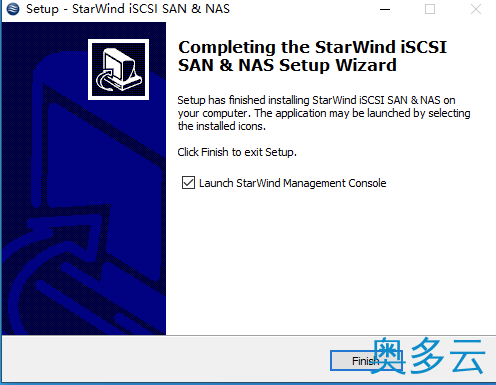

至此，StarWind 软件已经成功安装!

三、配置服务端 StarWind ISCSI

确保成功安装 StarWind 软件之后，接下来就需要通过软件配置共享存储!

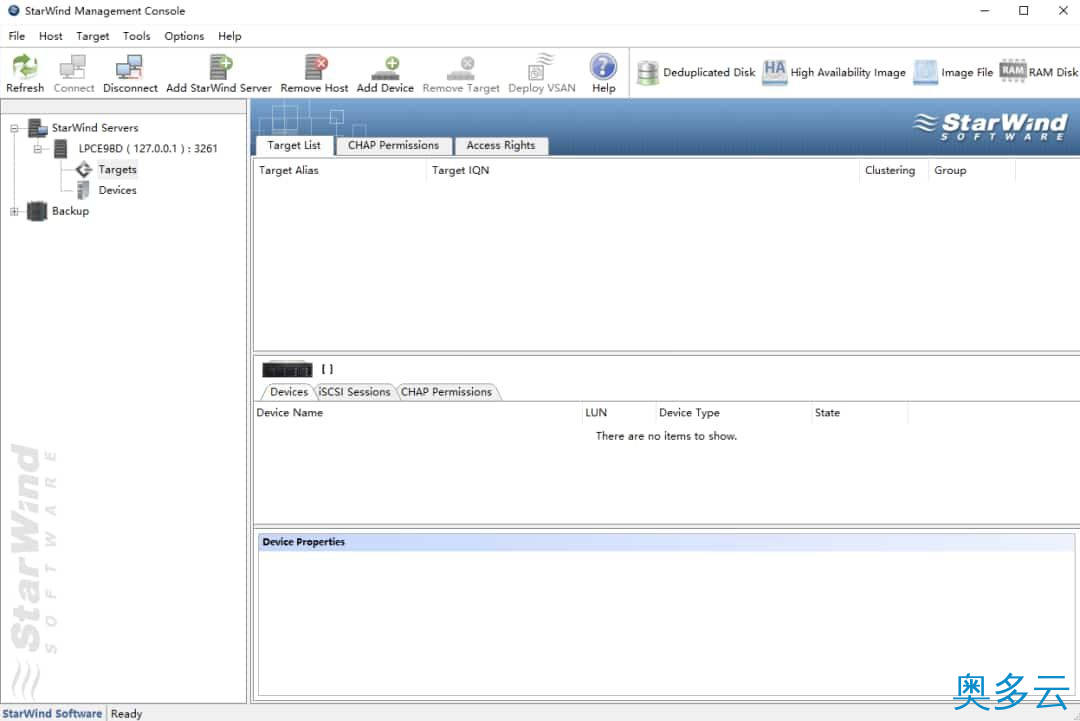

1、打开 StarWind 软件

2 新建 StarWind Server

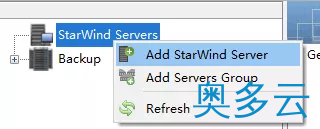

右键新建一个 StarWind Server：

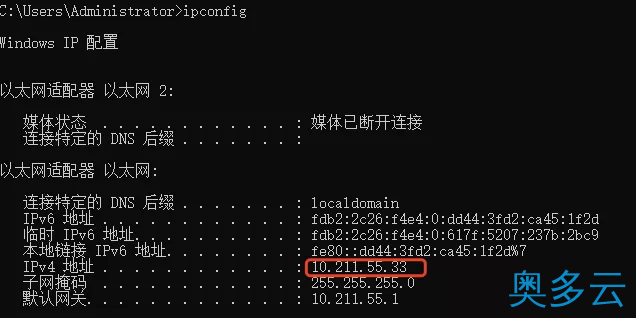

通过 cmd 命令行输入 ipconfig 查看本机 ip 地址：

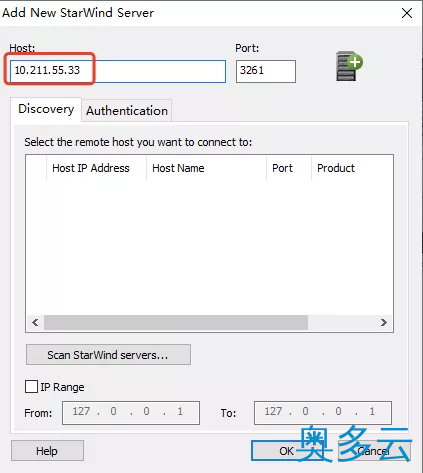

填写本机 IP 地址，点击 OK：

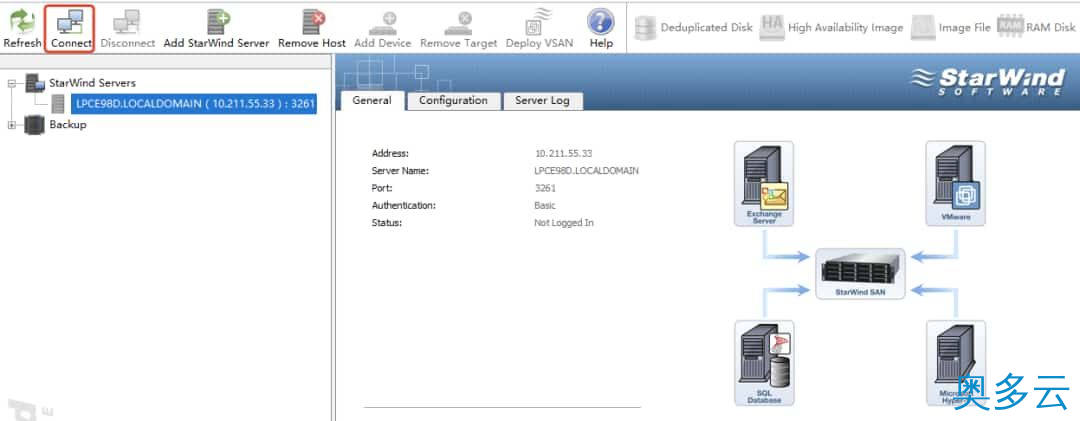

新建成功后，选择 Server，双击或者点击 connect 连接：

3、新建 Target

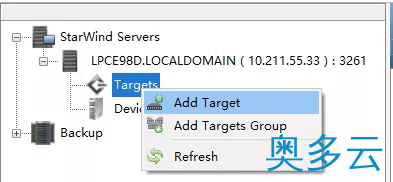

右键添加一个 Target：

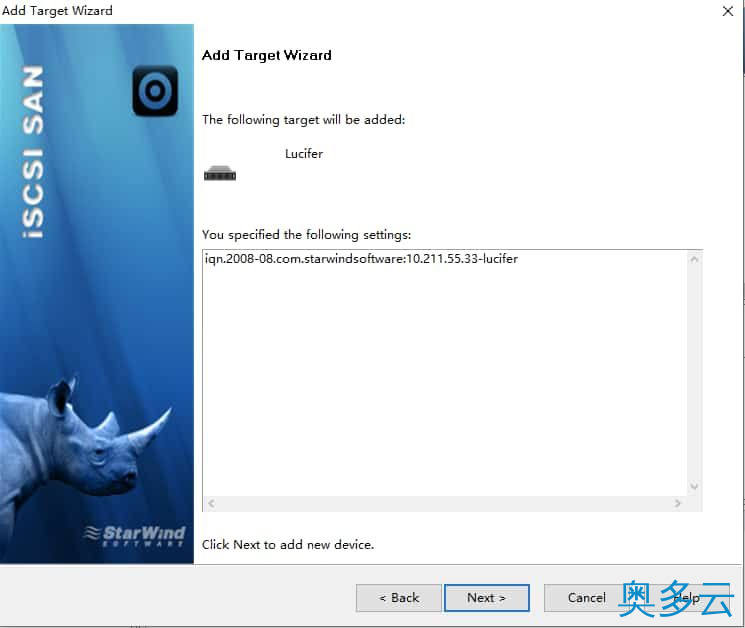

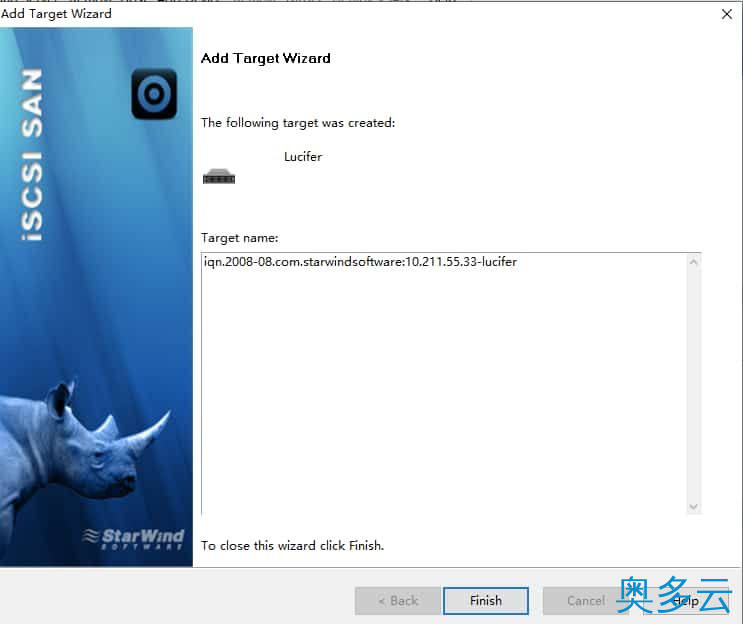

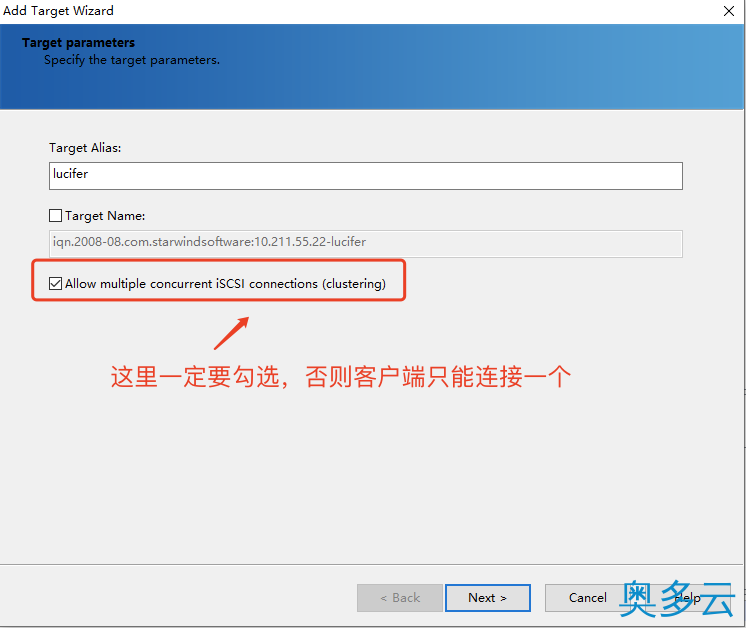

填入 Target 别名，根据自己情况填写：

四、添加 Device 存储盘

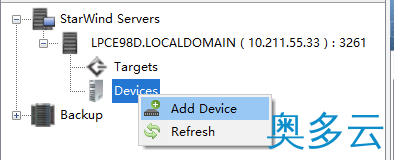

右键添加一个 Device：

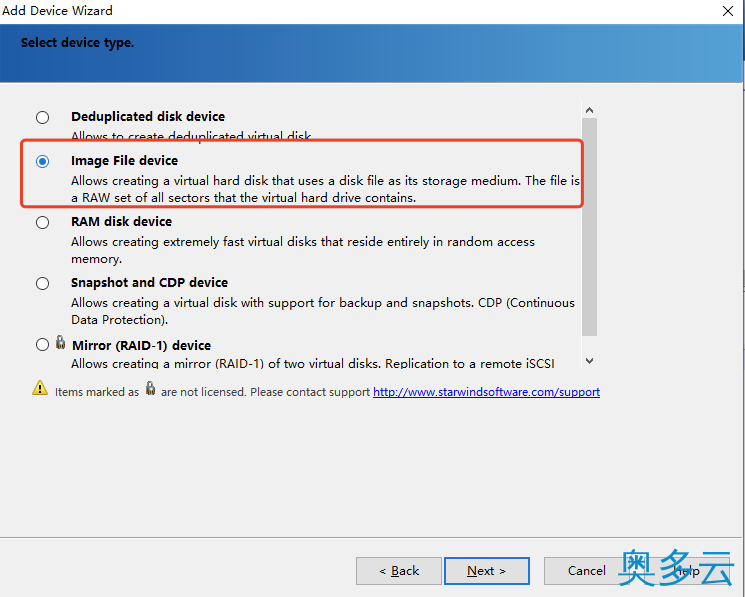

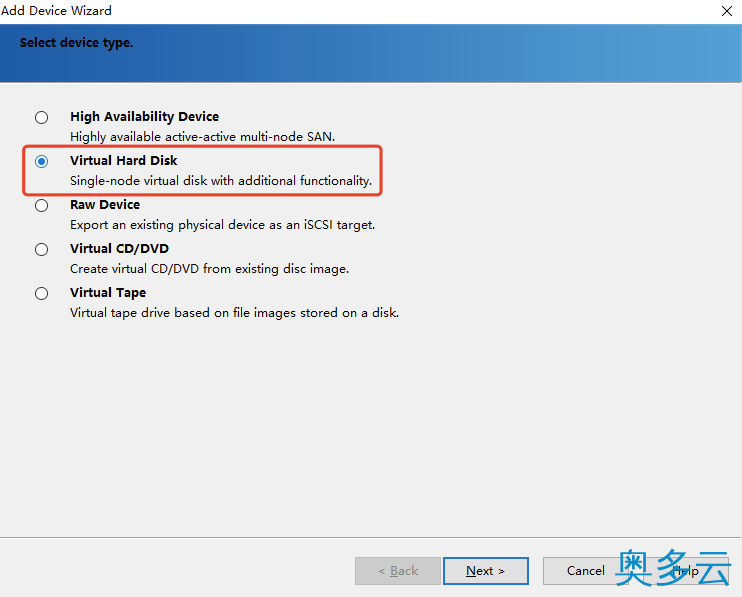

选择虚拟硬盘：

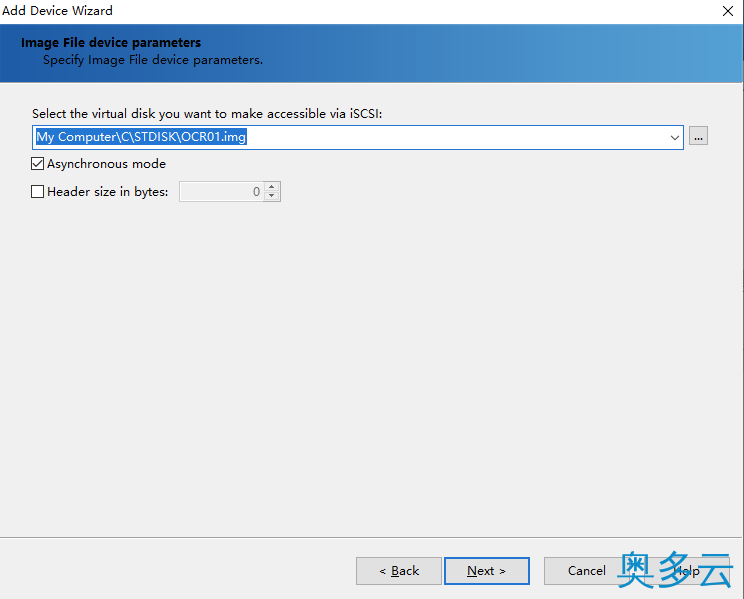

选择镜像文件：

创建新的虚拟盘：

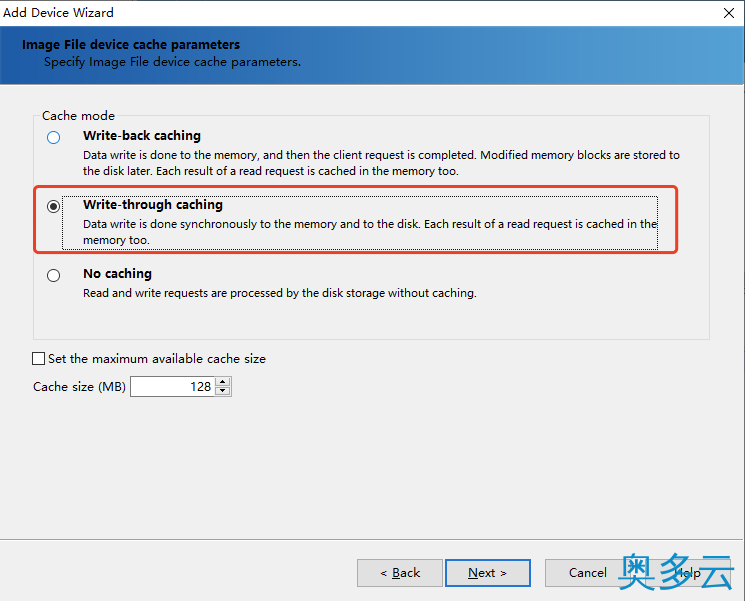

选择镜像文件路径和大小：

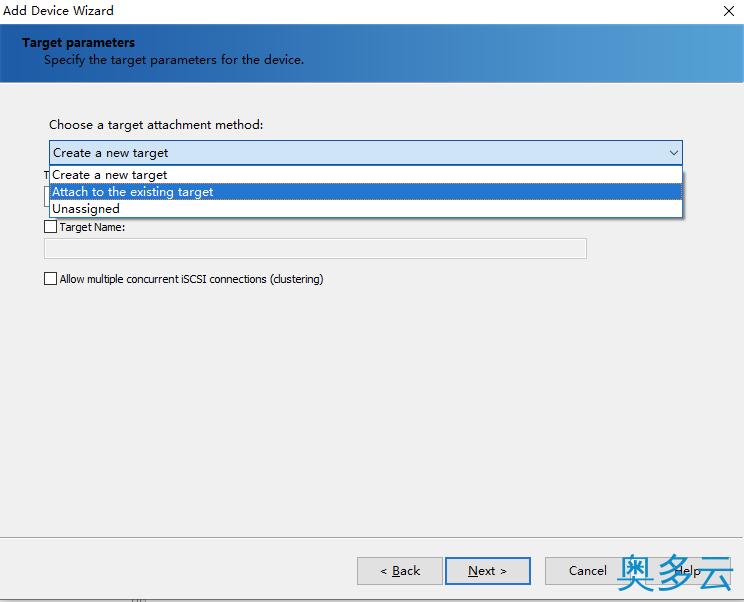

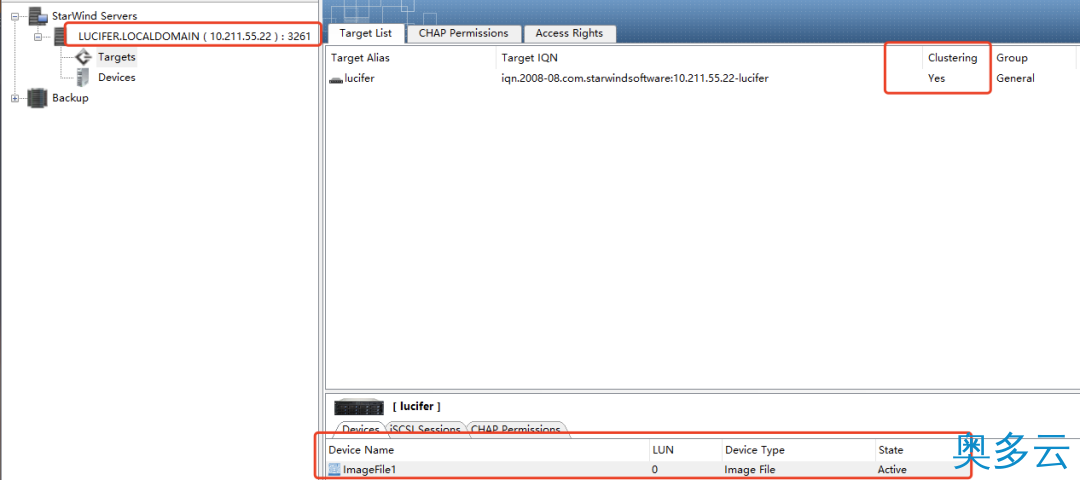

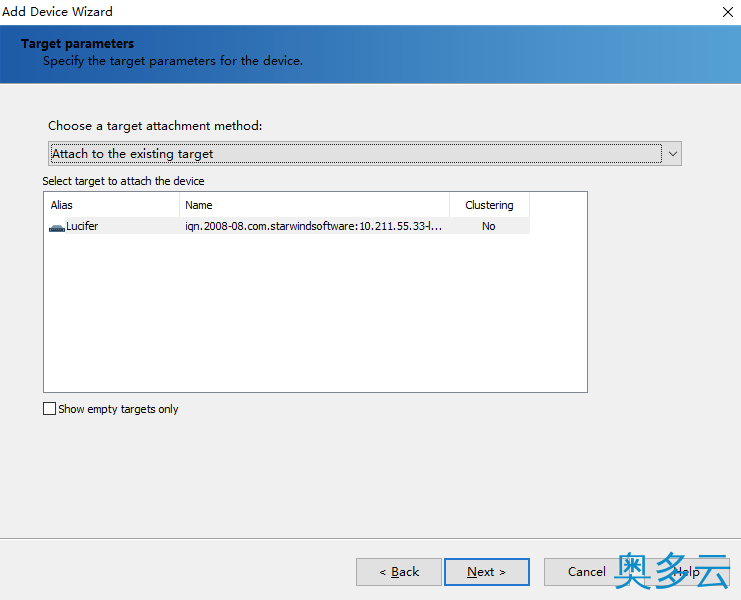

选择已有 Target：

注意： 如果需要添加多块共享盘，只需要重复上述添加 Device 即可!

至此，StarWind共享存储服务端已经配置完成。

五、Linux 通过 ISCSI 连接共享存储

按照上方教程配置好Windows ISCSI 服务端之后，接下来就需要配置客户端来连接挂载共享存储!

1、Linux 客户端安装 ISCSI 依赖

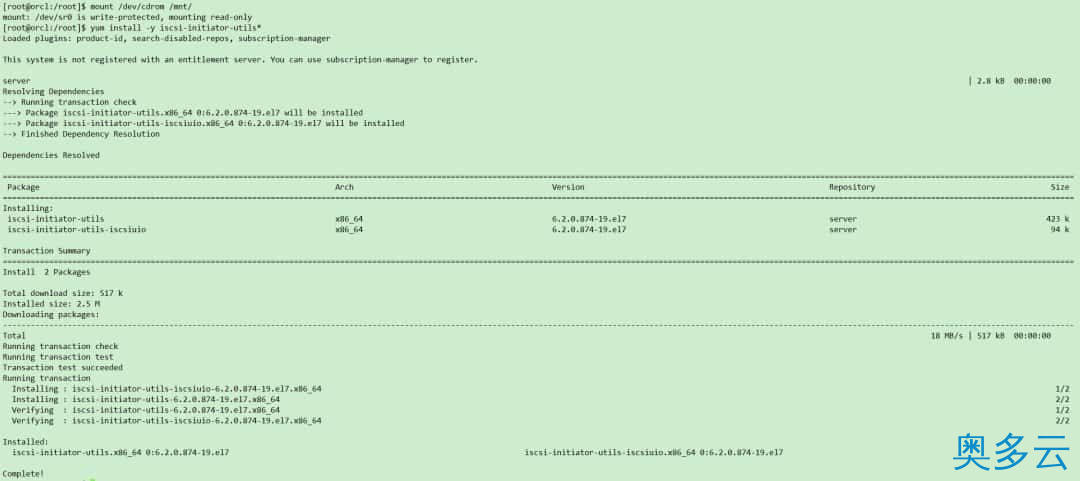

1. yum install -y iscsi-initiator-utils*

2、搜索服务端 ISCSI Target

1. iscsiadm -m discovery -t st -p 10.211.55.33

注意： 10.211.55.33 为服务端 IP 地址，即 Windows 主机的 IP 地址。

3、连接服务端 ISCSI 共享存储

1. iscsiadm -m node -T iqn.2008-08.com.starwindsoftware:10.211.55.33-lucifer -p 10.211.55.33 -l

注意： iqn.2008-08.com.starwindsoftware:10.211.55.33-lucifer 为上一步搜索出的 Target 名称，复制即可!

4、Linux 客户端查看共享存储

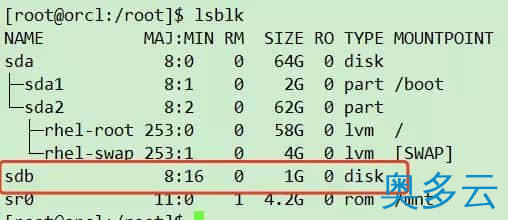

Linux 客户端通过命令 lsblk 查看共享存储是否成功挂载：

1. lsblk

如上所示，共享盘已经挂载成功。
